概述
普通機械定位器以其結構簡單，維護方便，易于操作，價格低廉等優點一直穩居市場指導地位。我們根據近年來國內、國際市場和用戶不斷變化的要求，重新改進設計推出HY（HEP）電-氣閥門定位器。它不僅延續了原來設計的一些優點，而且在安裝、調試、使用和維護上都有較大的提高。適用范圍更廣，調試更方便、快捷。
技術參數和性能

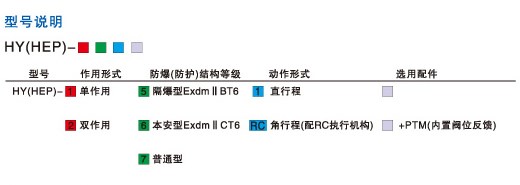

型號 | HY（HEP）直行程 | HY（HEP）角行程（RC） | ||||||||||
單作用 | 雙作用 | 單作用 | 雙作用 | |||||||||
隔爆 | 本安 | 普通 | 隔爆 | 本安 | 普通 | 隔爆 | 本安 | 普通 | 隔爆 | 本安 | 普通 | |
-15 | -16 | -17 | -25 | -26 | -27 | -15 | -16 | -17 | -25 | -26 | -27 | |
輸入信號 | 4~20mA.DC;4~12mA.DC、12~20mA.DC;10~50mA.DC、5~25mA.DC（不適用本安） | |||||||||||
供氣壓力 | 0.14~0.5MPa | 0.2~0.4MPa 0.41~0.7MPa | 0.14~0.5MPa | 0.2~0.4MPa 0.41~0.7MPa | ||||||||
行程范圍 | 12~100mm | 0~90° | ||||||||||
電 阻 | 250+5-20Ω（4~20mA.DC）;100Ω（10~50mA.DC、5~25mA.DC） | |||||||||||
氣源接口 | ZG1/4 | |||||||||||
壓力表接口 | ZG1/8 | |||||||||||
電源接口 | M22X1.5內螺紋 | |||||||||||
防爆等級 | d||BT6 | ia||CT6 | d||BT6 | ia||CT6 | d||BT6 | ia||CT6 | d||BT6 | ia||CT6 | ||||
防護等級 | IP54 | |||||||||||
環境溫度 | -40℃~+80℃（普通型）；-20℃~60℃（隔爆型） | |||||||||||
相對溫度 | 10％~90％RH | |||||||||||
基本誤差 | ±1％ | |||||||||||
回 差 | ≤1％ | |||||||||||
死 區 | 0.4％ | |||||||||||
輸出特性 | 線性（可改變成快開、等百分比特性） | |||||||||||
耗 氣 量 | 5L/min（供氣0.4MPa） | 15L/min（供氣0.50MPa） | 5L/min（供氣0.14MPa） | 15L/min（供氣0.50MPa） | ||||||||
流 量 | 140L/min（供氣0.14MPa） | 250/min（供氣0.5MPa） | 140/min（供氣0.14MPa） | 250/min（供氣0.50MPa） | ||||||||
重 量 | 3.5Kg | 4Kg | 3.5Kg | 4Kg | ||||||||
